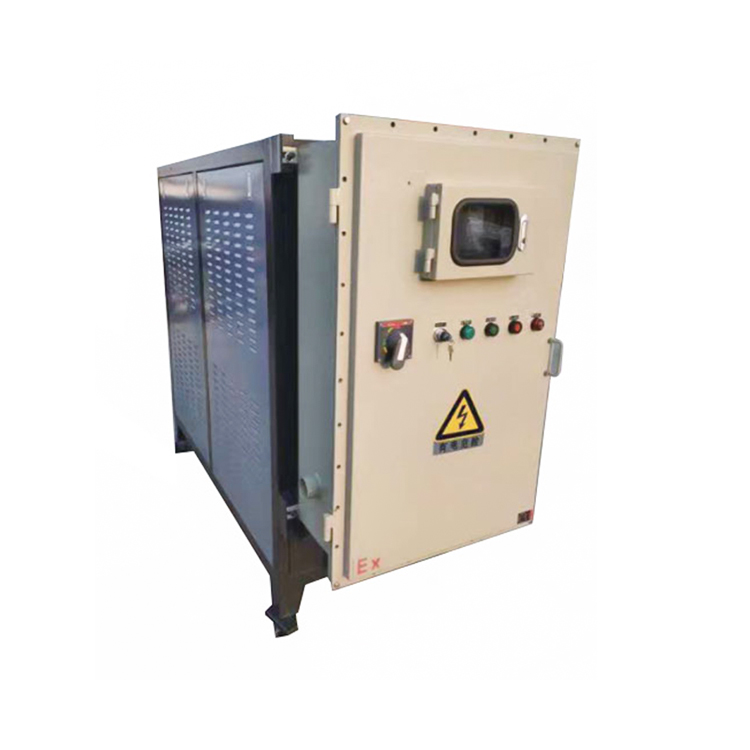

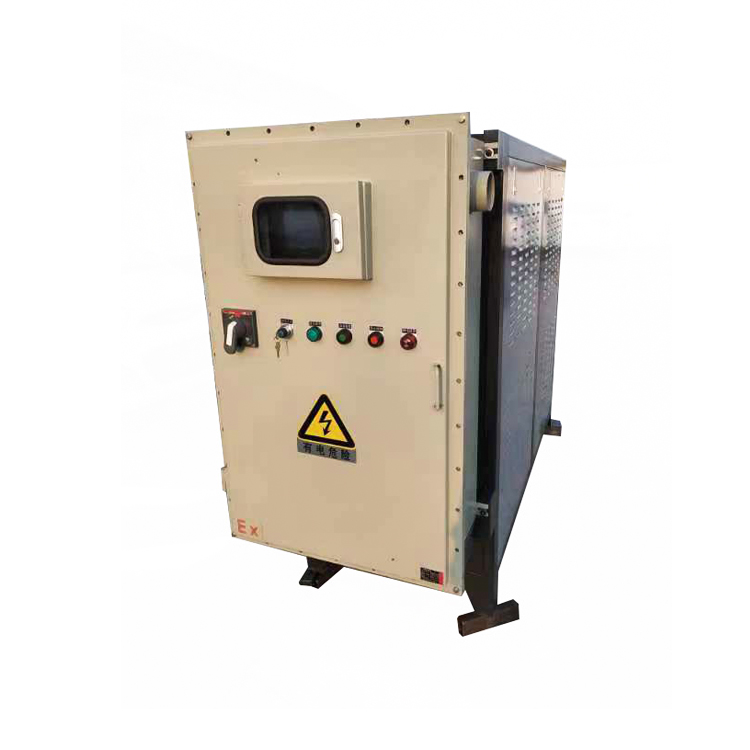

Aquecedor eletromagnético (o tipo à prova de explosão pode ser personalizado)

Princípio técnico

O aquecedor eletromagnético é um dispositivo que converte energia elétrica em energia térmica utilizando o princípio da indução eletromagnética. O controlador de aquecimento eletromagnético retifica a corrente alternada de 220 V e 50/60 Hz em corrente contínua e, em seguida, converte a corrente contínua em eletricidade de alta frequência e alta tensão com uma frequência de 20-40 KHZ, ou converte a corrente alternada trifásica corrente de 380v e 50/60 Hz em corrente contínua e depois converte a corrente contínua em corrente contínua de alta frequência e baixa tensão de 10-30 KHZ para aquecimento de produtos industriais.

Quando a corrente de alta frequência e alta tensão que muda rapidamente na bobina de aquecimento eletromagnética flui através da bobina, um campo magnético alternado que muda rapidamente será gerado. Quando um recipiente contendo ferro é colocado sobre ele, a superfície do recipiente corta imediatamente as linhas alternadas do campo magnético e gera uma corrente alternada (ou seja, corrente parasita) na parte metálica na parte inferior do recipiente. A corrente parasita faz com que os transportadores no fundo do recipiente se movam rápida e irregularmente, e os transportadores colidem e esfregam uns com os outros para gerar energia térmica. Assim, consegue-se o efeito de aquecimento dos itens. Ou seja, é um método de aquecimento que converte energia elétrica em energia magnética e gera correntes parasitas de indução na superfície do corpo de aço aquecido. Esta forma resolve fundamentalmente o problema da baixa eficiência térmica causada pelo aquecimento através do método de condução de calor, como placas de aquecimento elétrico e serpentinas de aquecimento elétrico.

Diagrama de instalação da bobina eletromagnética

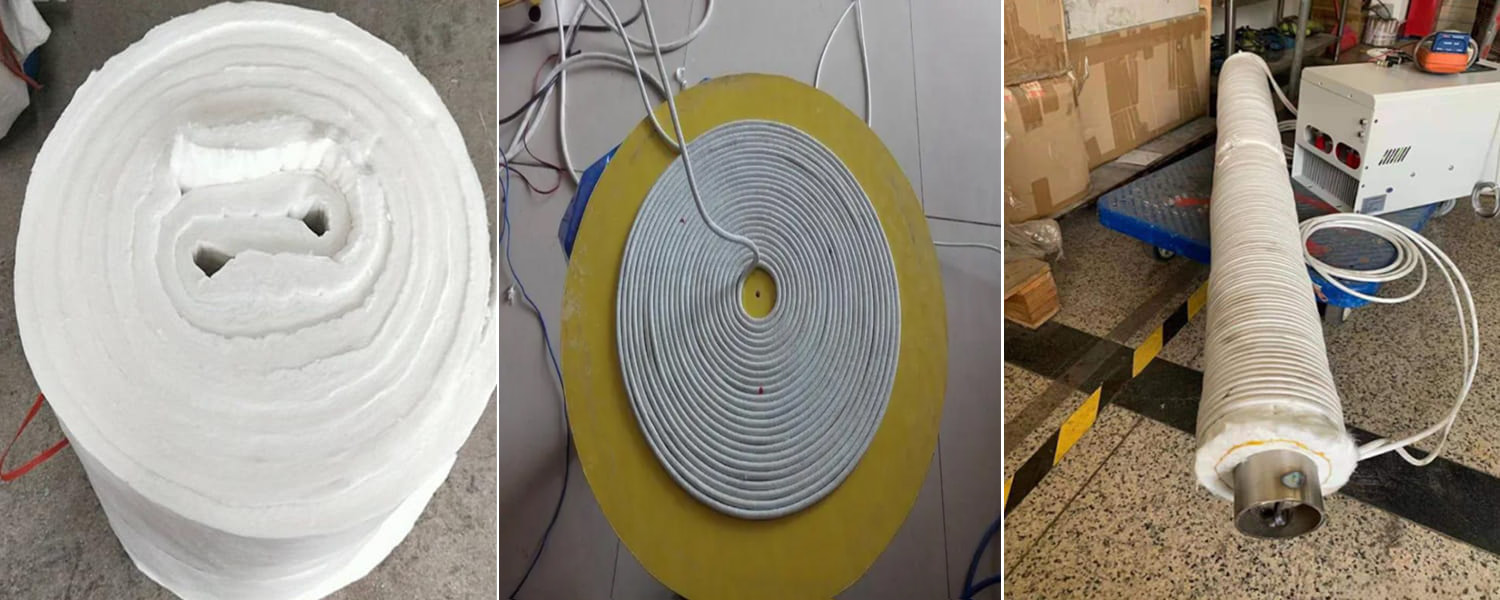

A Figura 1 mostra o algodão do filtro de ácido silícico e a Figura 2 mostra o fio de alta temperatura. Faça um bom trabalho de preservação do calor no local, enrole a Figura 1 ao redor da tubulação no local e, em seguida, enrole o fio de alta temperatura ao redor do algodão de isolamento térmico. Fixe ambas as extremidades com fita resistente a altas temperaturas ou braçadeiras à prova de chuva, conforme mostrado na Figura 3.

Sistema de controle inteligente

Poder: Ilimitado

Tipo: Contator / Relé de estado sólido / Retificador controlado por silício

Modo de controle: PLC ou personalizado

Modo de controle: PID

Tipo à prova de explosão: Não à prova de explosão / À prova de explosão

Tipo de proteção: Personalizável dentro de IP66

Função de monitoramento: monitoramento de temperatura de entrada e saída, monitoramento de temperatura da câmara interna, monitoramento de fluxo médio

Função de proteção: Alarme de temperatura excessiva, alarme de sobrecarga, alarme de baixo fluxo, alarme de superaquecimento ligado ao motor.
