Explore o mundo dos flanges

No campo industrial, os flanges são um elemento importante na conexão de tubos e equipamentos, e no mundo dos flanges, os três padrões GB, JB, HG são diretrizes que não podem ser ignoradas. Ao mesmo tempo, diferentes tipos de flanges, como flanges soldados planos, flanges soldados planos com pescoço, flanges soldados de encaixe, flanges soldados de topo com pescoço e tampas de flange, oferecem uma ampla escolha para engenharia. Sinton se aprofundará nesses padrões e tipos, bem como em seus codinomes correspondentes, para revelar o mundo colorido dos Flanges para você.

Primeiro, vejamos os três padrões principais: GB, JB e HG. GB é o padrão nacional, JB é o padrão do Ministério de Máquinas, HG é o padrão do Ministério da Indústria Química. Esses três padrões atendem a campos diferentes, garantindo que os flanges sejam amplamente utilizados em todas as esferas da vida. O padrão GB tem sido amplamente reconhecido em projetos de engenharia com sua autoridade nacional, o padrão JB se concentra mais na engenharia mecânica e o padrão HG desempenha um papel importante na indústria química. A compreensão desses padrões ajuda os engenheiros a fazer escolhas informadas com base em necessidades específicas.

A seguir, vamos nos concentrar no tipo de flange. Flange soldada plana, flange soldada com pescoço, flange soldada com encaixe, flange soldada de topo com pescoço e tampa de flange, cada tipo tem suas próprias características e cenários de aplicação exclusivos.

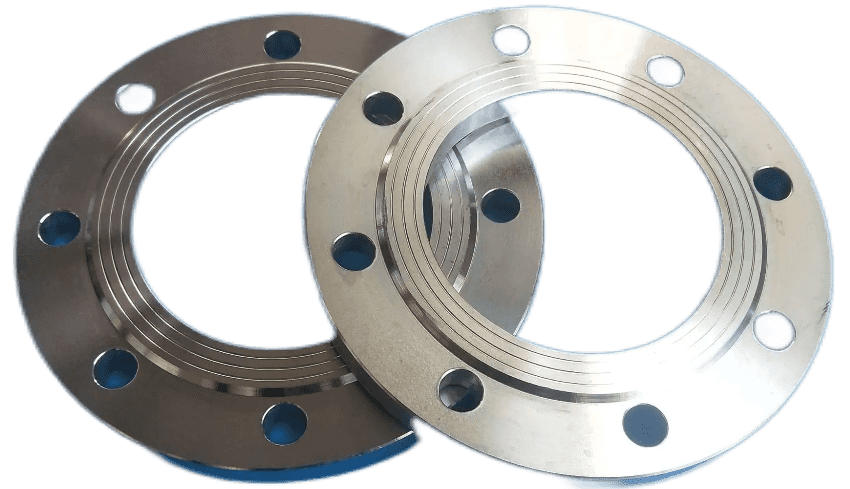

Flange soldado plano: o flange soldado plano também é conhecido como flange soldado sobreposto, a conexão do flange soldado plano e o tubo é inserir o tubo no orifício interno do flange na posição apropriada e, em seguida, soldado sobreposto, sua vantagem é que o conjunto de soldagem é mais fácil de alinhar e o preço é barato, por isso é amplamente utilizado. De acordo com o cálculo da pressão interna, a resistência do flange soldado plano é de cerca de dois terços do flange de soldagem relativo e a vida à fadiga é de cerca de um terço do flange soldado de topo. Portanto, o flange soldado plano é adequado apenas para o sistema de tubulação onde o nível de pressão é relativamente baixo e a flutuação de pressão, vibração e choque não são graves. (Vantagens: adequado para engenharia geral, fácil instalação, baixo custo);

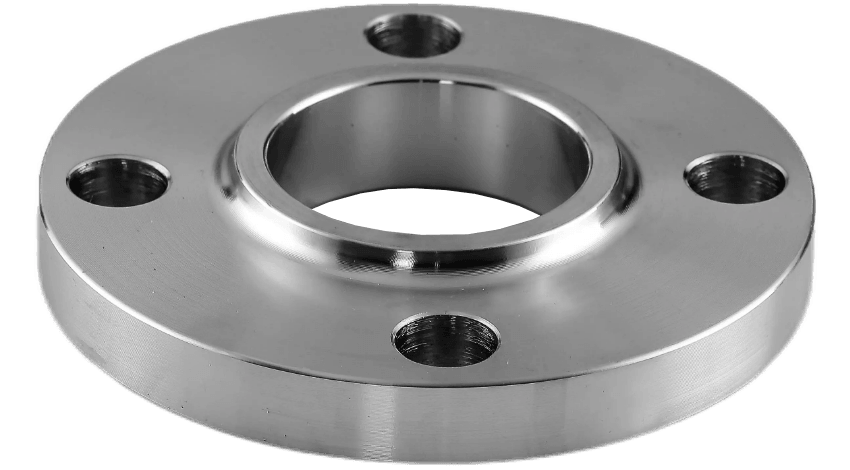

Flange soldada plana de pescoço: A flange soldada plana de pescoço é igual à flange soldada plana de placa, e o tubo de aço, acessórios para tubos, etc. são inseridos no flange através da solda de filete e do equipamento ou flange de conexão de tubo. O flange soldado plano com pescoço também é um flange soldado plano, porque tem pescoço curto, melhorando assim a resistência do flange e melhorando a força de suporte do flange. Portanto, pode ser usado por fabricantes de equipamentos para tubulações de alta pressão. (Vantagens: boa rigidez e vedação, frequentemente utilizada em ambientes de alta temperatura e alta pressão);

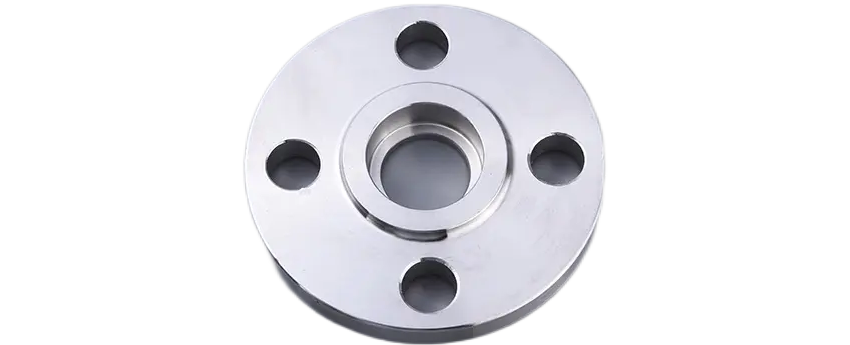

Flange de soldagem de soquete: O flange de soldagem de soquete é um flange com uma extremidade e a outra extremidade do tubo soldada com parafusos. É comumente usado em tubulações com PN≤10,0Mpa e DN≤40. (Vantagens: fácil de instalar, adequado para sistema de baixa pressão, é um dos tipos de flange mais comuns);

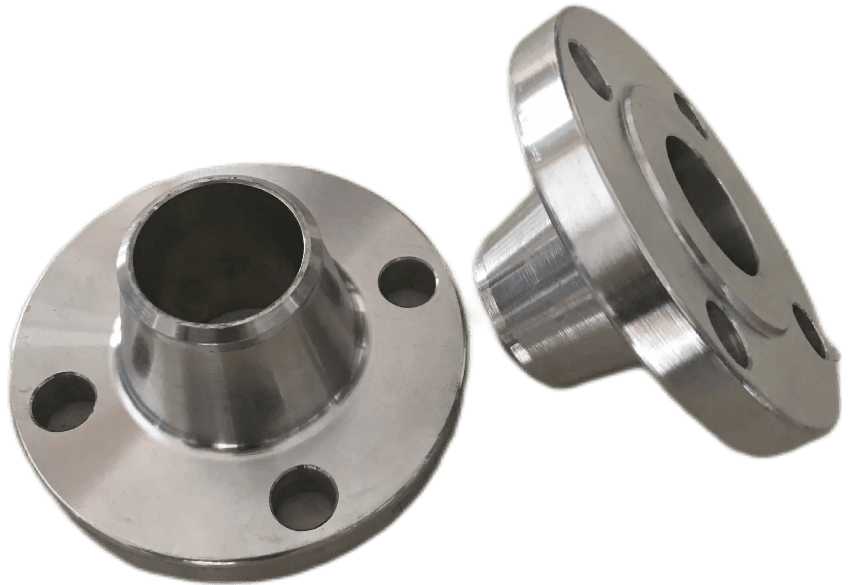

Flange soldada de topo com pescoço: o flange soldado de topo com pescoço também é conhecido como flange de pescoço alto, é diferente de outros flanges porque há um pescoço alto longo e inclinado do flange e soldagem de tubo ao flange, a espessura da parede desta seção de o pescoço alto transita gradualmente para a espessura da parede ao longo da direção da altura, melhorando a descontinuidade das tensões, aumentando assim a resistência do flange. O flange de soldagem de topo de pescoço é usado principalmente em condições de trabalho adversas, como expansão térmica de tubos ou outras cargas para tornar o flange sujeito a maior tensão ou mudanças de tensão repetidas vezes; A pressão e a temperatura flutuam muito na tubulação e na tubulação de alta temperatura, alta pressão e baixa temperatura abaixo de zero. (Vantagens: adequado para condições de alta temperatura e alta pressão, com boa resistência à corrosão);

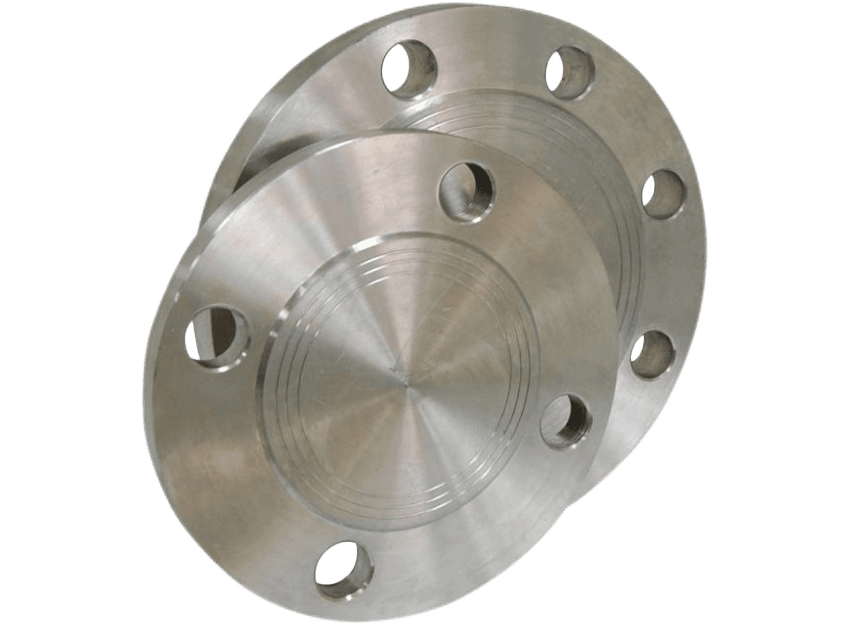

Tampa do flange: A tampa do flange também é chamada de flange cego, placa cega. É um flange sem furo no meio para vedar o tampão do tubo. A função é a mesma da cabeça soldada e da tampa do fio, mas o flange cego e a tampa podem ser removidos a qualquer momento, e a cabeça soldada não. A aplicação prática na indústria de aquecimento para soldar tubos de aquecimento ou equipamentos de troca de calor, soldar tubos de troca de calor é mais utilizada. (Vantagem: Utilizado para fechar a conexão do flange, para proteger a tubulação e equipamentos do ambiente externo).

Cada tipo de flange tem seu codinome correspondente, que é a linguagem comum dos engenheiros. A familiaridade com esses códigos permite uma seleção mais rápida e precisa do flange apropriado. Por exemplo, o código de flange sob o padrão GB, o código de flange sob o padrão JB e o código de flange sob o padrão HG, todos têm características próprias, refletindo seu bom desempenho em seus respectivos campos.

No mundo dos flanges, os três padrões GB, JB, HG fornecem uma base sólida para a engenharia, e diferentes tipos de flanges fornecem uma ampla gama de opções para engenheiros. Com um conhecimento profundo desses padrões e tipos, os engenheiros podem ser mais flexíveis ao enfrentar os desafios de engenharia e garantir a operação segura e confiável de tubulações e equipamentos. Os flanges conectam todas as partes do mundo industrial e se tornam uma parte indispensável do projeto.
