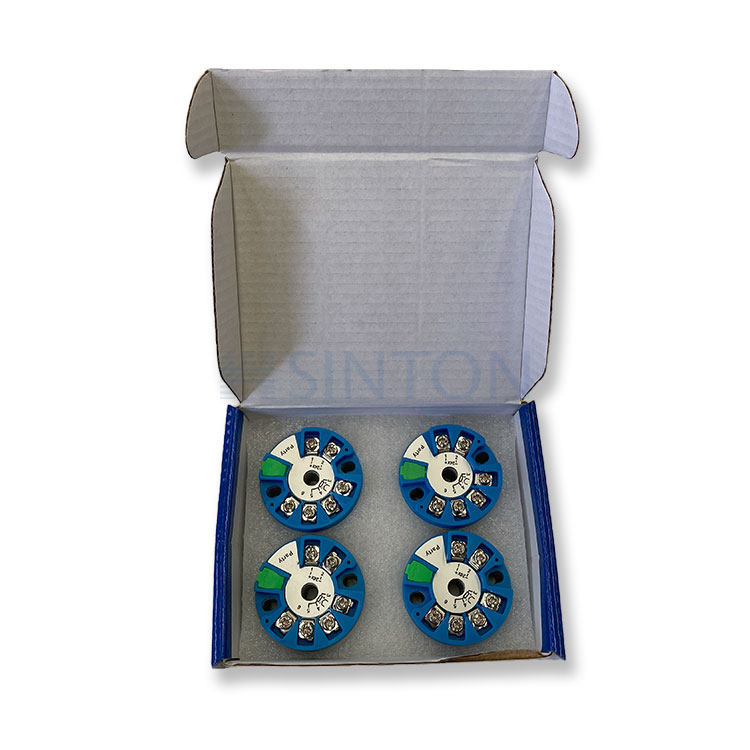

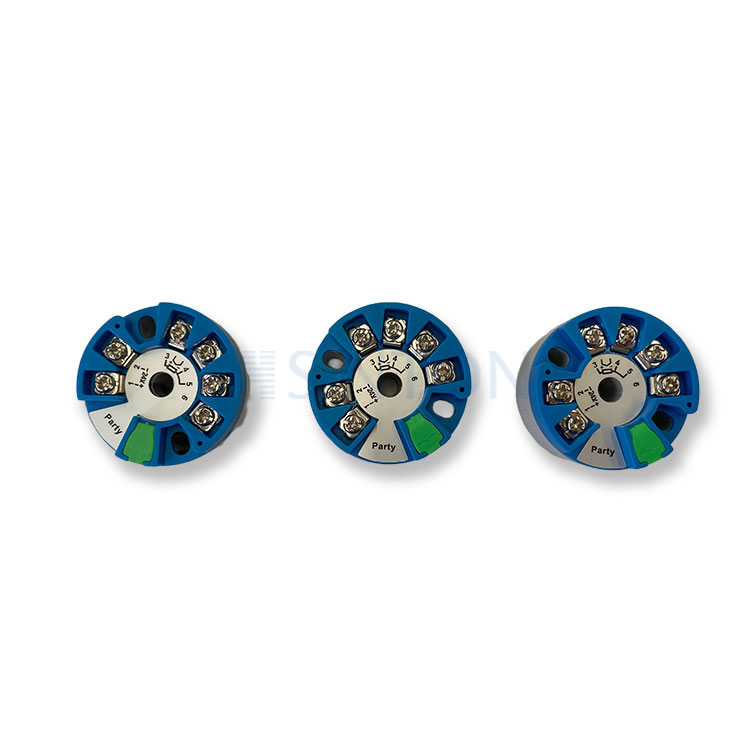

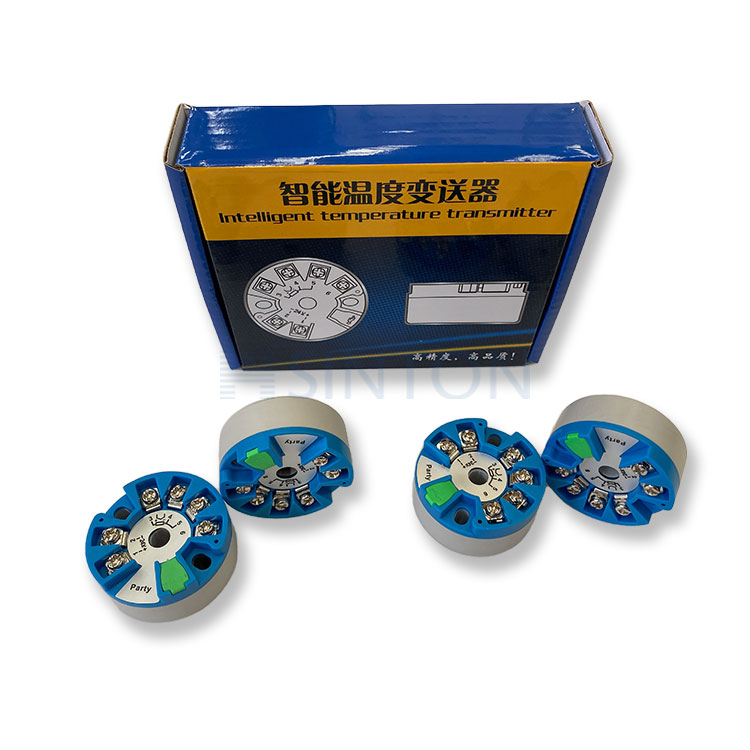

Transmissor de detecção de temperatura de resistência
A estrutura principal do transmissor de detecção de temperatura de resistência inclui compatibilidade de interface, circuito de medição, conversão digital/analógica, interface de comunicação, material de invólucro, etc. Transmissores de detecção de temperatura de resistência geralmente têm interfaces que são compatíveis com vários tipos de sensores de temperatura, como temperatura de resistência de platina sensores (RTDs), termopares, etc. É equipado com um circuito de medição dedicado interno para leitura de sinais de sensores e execução de processamento de sinais. Esses circuitos geralmente incluem amplificadores, filtros, circuitos de compensação, etc. para garantir a estabilidade e precisão do sinal de medição. Os transmissores de detecção de temperatura por resistência são geralmente equipados com um conversor digital ou analógico para converter o sinal analógico gerado pelo sensor em um sinal digital para digitalização ou comunicação com um sistema de controle digital. Para se comunicar com sistemas de controle externos ou sistemas de monitoramento, os transmissores de detecção de temperatura por resistência geralmente possuem uma interface de comunicação padrão. O invólucro é geralmente feito de metal ou plástico de engenharia e possui boa resistência à corrosão e capacidade anti-interferência para proteger o circuito interno do ambiente externo.
Parâmetros do produto
Entrada |
Sinal de entrada | Detector de temperatura de resistência (RTD), termopar (TC) |
Escopo de temperatura de compensação de junta fria | -20~60℃ |
Precisão de compensação | ±1℃ |
Saída |
Sinal de saída | 4...20mA (dois fios) |
Resistência de carga | RL≤(Ue-12)/0,021 |
Corrente de saída do alarme de estouro de limite superior e inferior | IL = 3,8 mA, IH = 21 mA |
Fonte de energia |
Tensão de alimentação | 12...40 VCC |
Outros parâmetros |
Desvio de temperatura | ≤0,02%FS/℃ |
Tempo de resposta | Alcance 90% do valor final por 1s |
Temperatura ambiente usada | -40~80℃ |
Temperatura de armazenamento | -40~100℃ |
Área de instalação | Instalação do cassete superior |
Tipo de entrada e precisão de transmissão
Tipo | Faixa de medição | Faixa mínima de medição | Precisão de conversão |
Pt100 | -200~850°C | 20°C | Faixa de ±0,1% ou ±0,2℃ |
Cu50 | -50~150°C | 20°C | Faixa de ±0,1% ou ±0,2℃ |
B | 400~1800℃ | 500 ℃ | Faixa de ±0,1% ou ±1,5℃ |
E | -100~1000℃ | 50°C | Faixa de ±0,1% ou ±0,5℃ |
J. | -100~1200℃ | 50°C | Faixa de ±0,1% ou ±0,5℃ |
K | -180~1372°C | 50°C | Faixa de ±0,1% ou ±0,5℃ |
N | -180~1300℃ | 50℃ | Faixa de ±0,1% ou ±0,5℃ |
R | -50~1768°C | 500 ℃ | Faixa de ±0,1% ou ±1,5℃ |
S | -50~1768°C | 500 ℃ | Faixa de ±0,1% ou ±1,5℃ |
T | -200~400℃ | 50℃ | Faixa de ±0,1% ou ±0,5℃ |
